Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Επισημαίνω: | Διάμετρος λέιζερ καλωδίου,Μετρητής διαμέτρου καλωδίου Laser,μετρητής διάμετρου σωλήνα με λέιζερ |
||
|---|---|---|---|

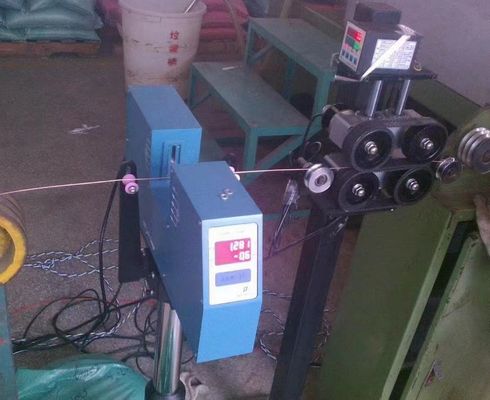

Σύρμα, καλώδιο, σωλήνα, μετρητής διάμετρου λέιζερείναι η δόση έρευνας υψηλής ακρίβειαςπου χρησιμοποιεί τη σαρώση λέιζερ για να πραγματοποιήσει την ασύνδετη μέτρηση online.
Χρησιμοποιείται κυρίως σε διάφορα καλώδια, καλώδια, γραμμή παραγωγής σωλήνων, τη μέτρησηγια να ρυθμίσει την ταχύτητα της βίδα του εξοστρακιστή ή την ταχύτητα έλξης, για να ελέγξει τηνΧρησιμοποιείται επίσης για την εξωτερική διάμετρο του εργασιακού τμήματος και το μέγεθοςμετρήσεις.
1Τεχνικές παραμέτρους
| Σχήμα | ΔΕΔ-25 | ΔΕΔ-50 | LDM-100B | ΔΕΔ-150 | ||
| Πεδίο μέτρησης | 0.2-20mm | 0.2-45 χιλιοστά | 0.2-95mm | 0.2-145mm | ||
| Ελάχιστο μέγεθος | 0.2mm | 0.2mm | 0.2mm | 0.2mm | ||
| Μέγιστο μέγεθος | 20 χιλιοστά | 45 χιλιοστά | 95 χιλιοστά | 145 χιλιοστά | ||
| Ακριβότητα* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Επαναληψιμότητα** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Απόφαση | 0.001mm | 0.001mm | 0.001mm | 0.001mm | ||
| Διάσταση | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | ||
| Μονάδες μέτρησης | χμ | χμ | χμ | χμ | ||
| Δύναμη | ~ 220V±15%, 50-60HZ | |||||
| Θερμοκρασία | - 10~40°C | |||||
| Η υγρασία | <85% RH | |||||
|
Κεφαλή μεγέθους Σειριακή είσοδος/εξόδου |
Τύπος:RS485 Επιλογές:RS232 / USB | |||||
| Πρωτόκολλο επικοινωνίας | Modbus/Profibus | |||||
| Προεπιλογές | Διάμετρος, +Τολ, Τολ, ρύθμιση συναγερμού | |||||
| Διαφανής μέτρηση | Επιλογή | Επιλογή | Επιλογή | Επιλογή | ||
| Έκδοση ελέγχου | ||||||
| Σειριακή είσοδος/εξόδου | RS485 | |||||
| Αναλόγοι | 16 bit±10V DC έξοδος | |||||
| Έξοδος αναμεταδόχου | Δωρεάν 2 V (Κατάσταση, ανώτερη ανοχή, χαμηλότερη ανοχή) | |||||
2Οι δείκτες επιδόσεων
Μέτρηση: σάρωση με λέιζερ
Λέιζερ: ορατός κόκκινος ημιαγωγός λέιζερ
Δύναμη εξόδου λέιζερ: < 2mW
Δραστηριακή τάση: ~ 220V ± 15% 50 - 60Hz
Θερμοκρασία λειτουργίας: -10 ~ 40 °C
Υγρασία: < 85% RH
Τρόπος εργασίας: συνεχής
Κατανάλωση ενέργειας: < 30WΕξωτερικές διαστάσεις:
Μέγεθος: LDM-25/LDM-50 Κεφαλή μέτρησης: 461mm×80mm×200mm
3Η συσκευή με τα ακόλουθα χαρακτηριστικά
Ι. Μπορεί να συνδεθεί με PLC, βιομηχανικό υπολογιστή.
Το RROFIBUS-DP μπορεί να διατεθεί και ο μετατροπέας MODBUS και το PLC, IPC Connect.
Μπορεί να εξοπλιστεί με τηλεχειριστή DDC-3, DDC-5, στην εκχύλισσα και αυτόματο
Ελέγχου ανατροφοδότησης για τον έλεγχο της ανοχής, τη βελτίωση της ποιότητας του προϊόντος, τη μείωση
κατανάλωση.
4Ελεγκτής οθόνης (Πρότυπο:DDC-7202, DDC-5)
i. Χρησιμοποιείται για τηλεοπτική απεικόνιση και έλεγχο.
ii. Εφαρμόζεται σε κινητήρες συνεχούς ρεύματος, κινητήρες VVVF.
iii.Ο ελεγκτής μπορεί να ελέγχει την ταχύτητα της εκτόξευσης ή του ελκυστήρα σύμφωνα με τηνανοχή διαμέτρου.
Απόσταση σήματος: Περισσότερα από 500 μέτρα
Τεχνική διάταξη:
Με RS485 μπορεί να συνδεθεί με PLC βιομηχανία ελέγχου υπολογιστή
Το PROFIBUS-DP ή MODBUS
Μπορεί να επιλεγεί.
Εξωτερικές διαστάσεις: 164 mm × 85 mm × 280 mm (Μοντέλο:DDC-3)
100 mm × 100 mm × 120 mm (Πρότυπο:DDC-5)
Μέγεθος τρύπας εγκατάστασης: 152 mm × 76 mm (Μοντέλο:DDC-3)
90 mm × 90 mm (Μόντελο:DDC-5)
Υπεύθυνος Επικοινωνίας: Ms. Shuhong Ma
Τηλ.:: 13598033248
