| Επισημαίνω: | Μετρητής διαμέτρου τεχνολογίας υδραργύρου,Μικρομέτρο λέιζερ τεχνολογίας υδραργύρου,μετρητής διάμετρου μικρομέτρου λέιζερ |
||
|---|---|---|---|

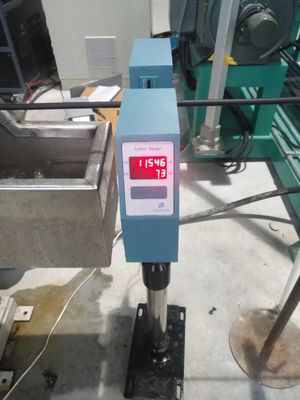

Το μικρομετρικό λέιζερ τεχνολογίας υδραργύρου είναι το μέσο έρευνας υψηλής ακρίβειας που χρησιμοποιεί τη σαρώση λέιζερ για την άμεση μέτρηση χωρίς επαφή.
Χρησιμοποιείται κυρίως σε διάφορα καλώδια, καλώδια, γραμμές παραγωγής σωλήνων, για τη μέτρηση της εξωτερικής διάμετρος και τη ρύθμιση της ταχύτητας βίδας ή της ταχύτητας έλξης του εξορυκτήρα, για τον έλεγχο του σκοπού της OD.Μπορεί επίσης να εφαρμοστεί στην εξωτερική διάμετρο του κομματιού εργασίας και μετρήσεις μεγέθους.
| Σχήμα | ΔΕΔ-25 | ΔΕΔ-50 | ΔΕΔ-100 | ΔΕΔ-150 | LDM-210 | ΛΔΜ-380 | |||||
| Πεδίο μέτρησης | 0.2-20mm | 0.2-45 χιλιοστά | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Ελάχιστο μέγεθος | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Μέγιστο μέγεθος | 20 χιλιοστά | 45 χιλιοστά | 95 χιλιοστά | 145 χιλιοστά | 205 χιλιοστά | 375 χιλιοστά | |||||
| Ακριβότητα | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Απόφαση | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Διάσταση | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cmx2) | |||||
| Μονάδες μέτρησης | χμ | χμ | χμ | χμ | χμ | χμ | |||||
| Δύναμη | ~ 220V±15%, 50-60HZ | ||||||||||
| Θερμοκρασία | - 10~40°C | ||||||||||
| Η υγρασία | < 85% RH | ||||||||||
|
Κεφαλή μεγέθους Σειριακή είσοδος/εξόδου |
Κανονισμός:RS485 Επιλογές:RS232 / USB / Profibus | ||||||||||
| Προεπιλογές | Διάμετρος, +Τολ, Τολ, ρύθμιση συναγερμού | ||||||||||
| Διαφανής μέτρηση | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | |||||
| Έκδοση ελέγχου | |||||||||||
| Σειριακή είσοδος/εξόδου | RS485 | ||||||||||
| Αναλόγοι | 16 bit±10V DC έξοδος | ||||||||||
| Έξοδος αναμεταδόχου | Δωρεάν 2 V (Κατάσταση, ανώτερη ανοχή, χαμηλότερη ανοχή) | ||||||||||
Βασικά χαρακτηριστικά
1.Μέτρηση διαμέτρου λέιζερ χωρίς επαφή, υψηλή ταχύτητα, υψηλή ακρίβεια και καλή επαναληψιμότητα.
2.Εμφάνιση εξωτερικής διαμέτρου και στρογγυλότητας σε πραγματικό χρόνο, βελτίωση του ελέγχου ποιότητας και της αποδοτικότητας παραγωγής, μείωση των αποβλήτων υλικών.
3.Διαφορετικές λειτουργίες ψηφιακού και αναλογικού σήματος ελέγχου, για την επίτευξη πλήρως αυτοματοποιημένης παραγωγής.
4.Διαφορετικές προεπιλεγμένες λειτουργίες, ονομαστική τιμή, ανώτερη και κατώτερη ανοχή, προεπιλεγμένες λειτουργίες ελέγχου συναγερμού, εύκολη στη λειτουργία.
2Οι δείκτες επιδόσεων:
Μέτρηση: σάρωση με λέιζερ
Λέιζερ: ορατός κόκκινος ημιαγωγός λέιζερ
Δύναμη εξόδου λέιζερ: < 2mW
Δραστηριακή τάση: ~ 220V ± 15% 50 - 60Hz
Θερμοκρασία λειτουργίας: -10 ~ 40 °C
Υγρασία: < 85% RH
Τρόπος εργασίας: συνεχής
Κατανάλωση ενέργειας: < 30W
Εξωτερικές διαστάσεις
3Η συσκευή με τα ακόλουθα χαρακτηριστικά:
Ι. Μπορεί να συνδεθεί με PLC, βιομηχανικό υπολογιστή.
Το RROFIBUS-DP μπορεί να διατεθεί και ο μετατροπέας MODBUS και το PLC, IPC Connect.
Μπορεί να εξοπλιστεί με τηλεχειριστή DDC-3, DDC-5, στον εκχυλυτή και αυτόματο έλεγχο ανατροφοδότησης για τον έλεγχο της ανοχής, τη βελτίωση της ποιότητας του προϊόντος, τη μείωση της κατανάλωσης.
4Ελεγκτής οθόνης (Πρότυπο:DDC-5)
i. Χρησιμοποιείται για τηλεοπτική απεικόνιση και έλεγχο.
Μπορεί να ελέγχει την ταχύτητα των κινητήρων συνεχούς ρεύματος, του κινητήρα VVVF (εκχυλιστήρα ή ελκυστήρα).
Είναι βαλίτσα για εργαστηριακή χρήση.
Θα συναγερθεί όταν η διάμετρος υπερβεί την καθορισμένη ανοχή.
v. Με RS485 μπορεί να συνδεθεί με τον υπολογιστή ελέγχου PLC της βιομηχανίας.
