Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δραστηριακή τάση: | ~ 220V ±15% 50 - 60Hz σύμφωνα με το αίτημα | Τύπος: | Μέσο μέτρησης |
|---|---|---|---|
| Υλικό: | Χάλυβα | χρόνος προετοιμασίας: | Σε τρεις ημέρες μετά την πληρωμή σας. |
| Απόφαση: | 0.001mm | Ακριβότητα μέτρησης: | ± 0,001 mm |
| Επισημαίνω: | πάχος μετρητών σωληνώσεων,εσωτερικός μετρητής διαμέτρων,μονάδα μέτρησης διαμέτρων λέιζερ σωλήνων |
||

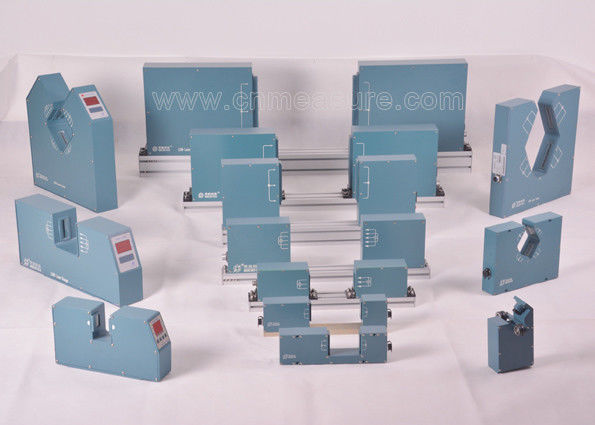

Η συσκευή ελέγχου διαμέτρου μονάδας μέτρησης διάμετρου με λέιζερ καλωδίου σωλήνα.
Προδιαγραφές
Μονάδα μέτρησης διάμετρου λέιζερ για σωλήνα καλωδίου
Ακριβότητα: 0.001
3) Μέτρηση και έλεγχο
4) Το μοντέλο LDM-25. το εύρος μέτρησης διαμέτρου είναι από 0,1-20mm
Πρότυπο LDM-50. Το εύρος μέτρησης διάμετρου είναι από 0,2-45mm
Η μονάδα μέτρησης διάμετρου λέιζερ καλωδιακού σωλήνα είναι η μονάδα υψηλής ακρίβειας που χρησιμοποιεί τη σαρώση λέιζερ για να πραγματοποιήσει τη μέτρηση χωρίς επαφή σε απευθείας σύνδεση.Χρησιμοποιείται κυρίως για τη μέτρηση της εξωτερικής διάμετρος και τη ρύθμιση της βίδα ακονιστή ή την ταχύτητα έλξηςΓια τη μέτρηση και τον έλεγχο της διάμετρος των μεταλλικών καλωδίων, γυαλιού, σωλήνων, καλωδίων κλπ.
Μπορεί επίσης να εφαρμοστεί στη μέτρηση της εξωτερικής διάμετρου του εργασιακού υλικού και των μεγεθών.
1Τεχνικές παραμέτρους
| Σχήμα | ΔΕΔ-25 | ΔΕΔ-50 | ΔΕΔ-100 | ΔΕΔ-150 | LDM-210 | ΛΔΜ-380 | |||||
| Πεδίο μέτρησης | 0.2-20mm | 0.2-45 χιλιοστά | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Ελάχιστο μέγεθος | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Μέγιστο μέγεθος | 20 χιλιοστά | 45 χιλιοστά | 95 χιλιοστά | 145 χιλιοστά | 205 χιλιοστά | 375 χιλιοστά | |||||
| Ακριβότητα | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Απόφαση | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Διάσταση | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8,5 εκατοστά(x2) | |||||
| Μονάδες μέτρησης | χμ | χμ | χμ | χμ | χμ | χμ | |||||
| Δύναμη | ~ 220V±15%, 50-60HZ | ||||||||||
| Θερμοκρασία | - 10~40°C | ||||||||||
| Η υγρασία | <85% RH | ||||||||||
|
Κεφαλή μεγέθους Σειριακή είσοδος/εξόδου |
Τύπος:RS485 Επιλογές:RS232 / USB / Profibus | ||||||||||
| Προεπιλογές | Διάμετρος, +Τολ, Τολ, ρύθμιση συναγερμού | ||||||||||
| Διαφανής μέτρηση | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | |||||
| Έκδοση ελέγχου | |||||||||||
| Σειριακή είσοδος/εξόδου | RS485 | ||||||||||
| Αναλόγοι | 16 bit±10V DC έξοδος | ||||||||||
| Έξοδος αναμεταδόχου | Δωρεάν 2 V (Κατάσταση, ανώτερη ανοχή, χαμηλότερη ανοχή) | ||||||||||
2Οι δείκτες επιδόσεων
Μέτρηση: σάρωση με λέιζερ
Λέιζερ: ορατός κόκκινος ημιαγωγός λέιζερ
Δύναμη εξόδου λέιζερ: < 2mW
Δραστηριακή τάση: ~ 220V συν/μείον 15% 50 - 60Hz
Θερμοκρασία λειτουργίας: -10 ~ 40 βαθμοί Κελσίου
Υγρασία: < 85% RH
Τρόπος εργασίας: συνεχής
Κατανάλωση ενέργειας: < 30W
Μέγεθος:
LDM25/LDM50 Κεφαλή μετρήσεως: 461mm ((μήκος) * 80mm ((εύρος) * 200mm ((ύψος)
Μέγεθος στεφάνου: 350 mm * 200 mm * (700-1000) mm
Το κέντρο της θέσης μέτρησης είναι 900-1200 mm
Το ύψος της στήλης μπορεί να ρυθμιστεί.
3. Ελεγκτής οθόνης
1) Χρησιμοποιείται για τηλεοπτική απεικόνιση και έλεγχο.
2) Εφαρμόζεται σε κινητήρες συνεχούς ρεύματος, κινητήρες VVVF.
3) Ο ελεγκτής μπορεί να ελέγχει την ταχύτητα του εκχυλίστη ή του ελκυστήρα σύμφωνα με την ανοχή διάμετρου.
4) Μπορεί να μετρήσει ταυτόχρονα την εξωτερική διάμετρο.
Απόσταση σήματος: άνω των 500 m
Η τάση εξόδου: συν/μείον 10V
Με RS485 μπορεί να συνδεθεί με PLC βιομηχανία ελέγχου υπολογιστή
Σωλήνες καλωδίουΔύο άξονεςΗ μονάδα μέτρησης διάμετρου λέιζερ είναι η μονάδα υψηλής ακρίβειας που χρησιμοποιεί τη σαρώση λέιζερ για να πραγματοποιήσει την online μέτρηση χωρίς επαφή.Είναι (δηλαδή άξονας X και άξονας Y) ταυτόχρονα μετρά τη διάμετρο σε δύο κατευθύνσεις.
Εφαρμόζεται για τη μέτρηση και τον έλεγχο της διάμετρος των μεταλλικών καλωδίων, γυαλιού, σωλήνων, σύρματος και καλωδίου κλπ.Η μονάδα απεικόνισης μπορεί ταυτόχρονα να δείξει τη μέση τιμή διάμετρος και στρογγυλοτητα του σύρματος και του σωλήνα.
1Τεχνικές παραμέτρους
| Σχήμα | Πεδίο μέτρησης | Απόφαση | Ακριβότητα |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
