| Material: | Metal | Resolution: | 0.001mm |
|---|---|---|---|
| Type: | Measurement Tool | Μάρκα: | Mercury-tech |
| Measurement Accuracy: | ±0.001mm | Color: | Blue |
| Επισημαίνω: | διάμετρος ροδών που μετρά το μετρητή,μέτρο διαμέτρων καλωδίων,διάμετρος σωλήνων που μετρά το μετρητή |
||

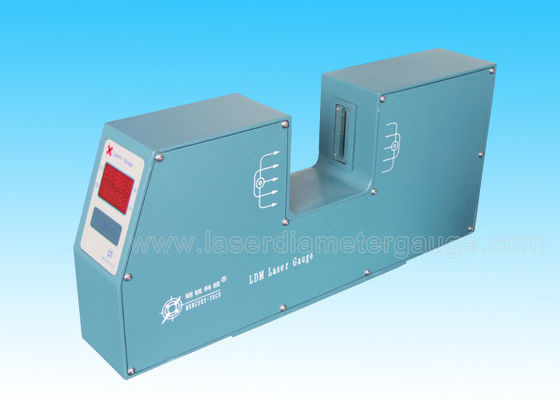

Διάμετρο μέτρησης ασύνδεσης με λέιζερ LDM-25 LDM-50.Η μέτρηση διαμέτρου καλωδίου και καλωδίου και σωλήνα είναι η υψηλής ακρίβειας έκδοση έρευνας που χρησιμοποιεί τη σαρώση λέιζερ για να πραγματοποιήσει μη επαφή με την online μέτρηση.
Το μετρητή χρησιμοποιείται κυρίως σε μια ποικιλία από καλώδια, καλώδια, γραμμή παραγωγής σωλήνων, για τη μέτρηση της εξωτερικής διάμετρος και τη ρύθμιση της ταχύτητας βίδας ή της ταχύτητας έλξης του εξορυκτήρα, για τον έλεγχο του σκοπού της OD.Μπορεί επίσης να εφαρμοστεί στην εξωτερική διάμετρο του κομματιού εργασίας και μετρήσεις μεγέθους.
Η σειρά μετρητών LDM είναι η κλασική σειρά προϊόντων Mercury-Tech, με δεκαετίες τεχνολογικής καινοτομίας και περισσότερους από 1.000 πελάτες που χρησιμοποιούν αυτά τα προϊόντα, υψηλής ακρίβειας, αξιόπιστο προϊόν.Αυτή τη στιγμή είναι το σύρμαΗ εταιρεία αναπτύσσει δέκα μοντέλα της σειράς.
Τεχνικές παραμέτρους (μετρητής διάμετρου λέιζερ ενός άξονα))
| Σχήμα | ΔΕΔ-25 | ΔΕΔ-50 | ΔΕΔ-100 | ΔΕΔ-150 | LDM-210 | ΛΔΜ-380 | |||||
| Πεδίο μέτρησης | 0.2-20mm | 0.2-45 χιλιοστά | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Ελάχιστο μέγεθος | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Μέγιστο μέγεθος | 20 χιλιοστά | 45 χιλιοστά | 95 χιλιοστά | 145 χιλιοστά | 205 χιλιοστά | 375 χιλιοστά | |||||
| Ακριβότητα | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Απόφαση | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Διάσταση | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8,5 εκατοστά(x2) | |||||
| Μονάδες μέτρησης | χμ | χμ | χμ | χμ | χμ | χμ | |||||
| Δύναμη | ~ 220V±15%, 50-60HZ | ||||||||||
| Θερμοκρασία | - 10~40°C | ||||||||||
| Η υγρασία | <85% RH | ||||||||||
|
Κεφαλή μεγέθους Σειριακή είσοδος/εξόδου |
Τύπος:RS485 Επιλογές:RS232 / USB / Profibus | ||||||||||
| Προεπιλογές | Διάμετρος, +Τολ, Τολ, ρύθμιση συναγερμού | ||||||||||
| Διαφανής μέτρηση | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | |||||
| Έκδοση ελέγχου | |||||||||||
| Σειριακή είσοδος/εξόδου | RS485 | ||||||||||
| Αναλόγοι | 16 bit±10V DC έξοδος | ||||||||||
| Έξοδος αναμεταδόχου | Δωρεάν 2 V (Κατάσταση, ανώτερη ανοχή, χαμηλότερη ανοχή) | ||||||||||
Βασικά χαρακτηριστικά
1 μέτρηση διάμετρου λέιζερ χωρίς επαφή, υψηλής ταχύτητας, υψηλής ακρίβειας και καλής επαναληψιμότητας.
2 Εμφάνιση εξωτερικής διαμέτρου και στρογγυλότητας σε πραγματικό χρόνο, βελτίωση του ελέγχου της ποιότητας και της αποδοτικότητας της παραγωγής, μείωση των αποβλήτων υλικών.
3 Διαφορετικές λειτουργίες ψηφιακού και αναλογικού σήματος ελέγχου, για την επίτευξη πλήρως αυτοματοποιημένης παραγωγής.
4 Διαφορετικές προεπιλεγμένες λειτουργίες, ονομαστική τιμή, ανώτερη και κατώτερη ανοχή, προεπιλεγμένες λειτουργίες ελέγχου συναγερμού, εύκολη στη λειτουργία.
5 Σύνδεση με τυποποιημένη θύρα δεδομένων έτοιμη,συμβατό λογισμικό για ευκολία ανάπτυξης ανάλυσης δεδομένων.
Διάμετρος Μέτρησης Διάμετρο μέτρησης
Δοκιμαστικό: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Ετικέτα: MERCURY-TECH
Σειριακή είσοδος/έξοδος της κεφαλής μετρητή: RS485
Κύρια χαρακτηριστικά του ελεγκτή
1Χρησιμοποιείται για τηλεοπτική απεικόνιση και έλεγχο.
2Μπορεί να ελέγχει την ταχύτητα των κινητήρων συνεχούς ρεύματος, του κινητήρα VVVF (εξωτριστήρα ή ελκυστήρα).
3Είναι κατάλληλο για εργαστηριακή χρήση.
4Θα συναγερθεί όταν η διάμετρος ξεπεράσει την καθορισμένη ανοχή.
5Με το RS485, μπορεί να συνδεθεί με τον PLC, τον υπολογιστή ελέγχου της βιομηχανίας.
6. Διαστάσεις: 100mm×100mm×120mm (Μόντελο:DDC-5)
Μετρητής διαμέτρου καλωδίου και καλωδίου Απόδοση
Μέτρηση: σάρωση με λέιζερ
Λέιζερ: ορατός κόκκινος ημιαγωγός λέιζερ
Δύναμη εξόδου λέιζερ: < 2mW
Τρόπος εργασίας: συνεχής
Κατανάλωση ενέργειας: < 30W
Ηλεκτρονική παράμετρος
Δραστηριακή τάση: ~ 220V ± 15% 50 - 60Hz
Θερμοκρασία λειτουργίας: -10 ~ 40 °C
Υγρασία: < 85% RH
Dual Axis laser diameter measuring gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Μετρά τη διάμετρο (δηλαδή τον άξονα X και τον άξονα Y) ταυτόχρονα σε δύο κατευθύνσεις.
Εφαρμόζεται σε μεταλλικά καλώδια, γυαλί, σωλήνες, σύρμα και καλώδιο κλπ. Η διάμετρος της μέτρησης και ελέγχου.διάμετρος σωλήνα, στρογγυλότητα.
Τεχνικές παραμέτρους για μετρητή διάμετρου λέιζερ διπλού άξονα.
| Σχήμα | Πεδίο μέτρησης | Απόφαση | Ακριβότητα |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
