| Υλικό: | Χάλυβα | Χρώμα: | Μπλε |
|---|---|---|---|
| Τύπος: | Μέσο μέτρησης | Ακριβότητα μέτρησης: | ±0.0005mm |
| χρόνος προετοιμασίας: | εντός 3 ημερών | Δραστηριακή τάση: | ~ 220V ±15% 50 - 60Hz ή ανά αίτημα |
| Επισημαίνω: | ηλεκτρονική μέτρηση διαμέτρων,διάμετρος ροδών που μετρά το μετρητή |
||

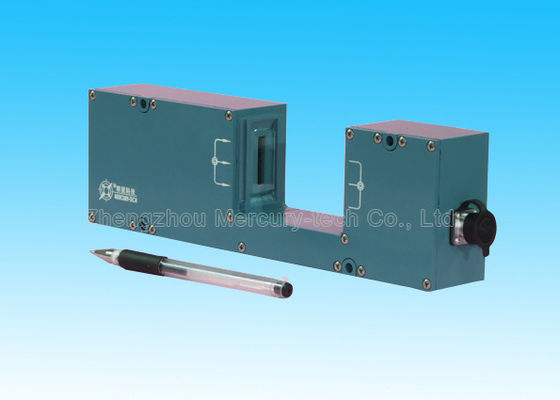

Υψηλή διάμετρος λέιζερ εργαλείων μέτρησης διαμέτρων λέιζερ ακρίβειας που μετρά το μετρητή. Συμπαγής μετρητής LDM1025 LDM2025 διαμέτρων λέιζερ.
1. Μια συνοπτική εισαγωγή
LDM1025 ο ενιαίος μετρητής διαμέτρων λέιζερ άξονα συμπαγής είναι η δόση υψηλός-ακρίβειας που χρησιμοποιεί την ανίχνευση λέιζερ για να συνεχίσει την μη-επαφή η σε απευθείας σύνδεση μέτρηση. Χρησιμοποιείται κυρίως στη μέτρηση της εξωτερικής διαμέτρου και τη ρύθμιση της ταχύτητας βιδών ή έλξης εξωθητών, για να ελέγξει την εξωτερική διάμετρο.
LDM2025 η διπλή διάμετρος λέιζερ άξονα συμπαγής που μετρά το μετρητή είναι η δόση υψηλός-ακρίβειας που χρησιμοποιεί την ανίχνευση λέιζερ για να συνεχίσει τη σε απευθείας σύνδεση μέτρηση κανένας-επαφών. (Συγκεκριμένα άξονας Χ και άξονας Υ) ταυτόχρονα μετρά τη διάμετρο σε δύο κατευθύνσεις. Είναι υπερνικά της αμφίδρομης μέτρησης. Η μονάδα επίδειξης μπορεί ταυτόχρονα να παρουσιάσει στη διάμετρο τη μέση αξία και στρογγυλάδα του καλωδίου και του σωλήνα.
2. Τεχνικές παράμετροι:
LDM1025 ενιαία διάμετρος λέιζερ άξονα συμπαγής που μετρά το μετρητή
| Τύπος | Συμπαγής διάμετρος λέιζερ που μετρά το μετρητή |
| Μέτρηση του κεφαλιού | LDM1025 |
| Ελεγκτής | Ddc-7202 |
| Μέγεθος πυλών | 25mm |
| Μέτρηση της σειράς | 0.1mm - 20mm |
| Μετρημένο λ. μέγεθος | 0.1mm |
| Τύπος λέιζερ |
Οπτικό κόκκινο Ημι-Conductorlaser 660mm |
| Ακρίβεια | ±0.0005mm |
| Επανάληψη | 0.00015mm |
| Ταχύτητα συλλογής δεδομένων | 1400 φορές/SEC |
| Ανώτατη ταχύτητα ανίχνευσης | 82m/s |
| Θερμοκρασία | -10 - 50℃ |
| Υγρασία | 35% - 85% |
| Καθαρό βάρος | 1.4Kg |
| Διάσταση | 263.5×80×45mm |
| Τύπος επίδειξης | Οθόνη αφής 4,3 ίντσας |
| Μονάδες της μέτρησης | χιλ. ή ίντσα |
| Διευθετήσιμο ψήφισμα |
0.0001mm - 0.1mm 0,00001 ίντσες - 0,01 ίντσες |
| Παραγωγή ηλεκτρονόμων συναγερμών | 2 τερματικό αριθ. ή NC |
| Αναλογική παραγωγή | +TOL, - παραγωγή PIC παραγωγής Tol Τάση ελέγχου: δεκαεξάμπιτο συνεχές ρεύμα ± 10V Ρεύμα: 0 - 10 μΑ (για τον έλεγχο ταχύτητας) |
| Παραγωγή επικοινωνίας | RS485, Ethernet |
| Λιμένας παραγωγής | 2 παραγωγή της OC τρόπων |
| Διάσταση ελεγκτών | 190 × 86 × 270mm |
| Μέγεθος εγκατάστασης | 164 × 82mm |
| Μέγεθος εγκατάστασης επιτροπής | 180 × 66mm |
| Χαρακτηριστικά γνωρίσματα | 1. Συνδέστε μέχρι τέσσερα σύνολα μετρητή διαμέτρων λέιζερ ενιαίος-άξονα ή μετρητή διαμέτρων λέιζερ 2 άξονα ή μετρητή δύο λέιζερ-CCD. 2. Η επίδειξη λειτουργεί: multi-axis μετρήσεις. +Tol, - αξία Tol, κ.λπ. |
LDM2025 διπλή διάμετρος λέιζερ άξονα συμπαγής που μετρά το μετρητή
| Τύπος | Συμπαγής μετρώντας συσκευή διαμέτρων λέιζερ |
| Μέτρηση του κεφαλιού | LDM2025 |
| Ελεγκτής | Ddc-7202 |
| Μέγεθος πυλών | 25mm |
| Μέτρηση της σειράς | 0.1mm - 20mm |
| Μετρημένο λ. μέγεθος | 0.1mm |
| Τύπος λέιζερ |
Οπτικό κόκκινο Ημι-Conductorlaser 660mm |
| Ακρίβεια | ±0.0005mm |
| Επανάληψη | 0.00015mm |
| Ταχύτητα συλλογής δεδομένων | 800 φορές/SEC |
| Ανώτατη ταχύτητα ανίχνευσης | 82m/s |
| Θερμοκρασία | -10 - 50℃ |
| Υγρασία | 35% - 85% |
| Καθαρό βάρος | 3.0Kg |
| Διάσταση | 187×240×50mm |
| Τύπος επίδειξης | Οθόνη αφής 4,3 ίντσας |
| Μονάδες της μέτρησης | χιλ. ή ίντσα |
| Διευθετήσιμο ψήφισμα |
0.0001mm - 0.1mm 0,00001 ίντσες - 0,01 ίντσες |
| Παραγωγή ηλεκτρονόμων συναγερμών | 2 τερματικό αριθ. ή NC |
| Αναλογική παραγωγή | +TOL, - παραγωγή PIC παραγωγής Tol Τάση ελέγχου: δεκαεξάμπιτο συνεχές ρεύμα ± 10V Ρεύμα: 0 - 10 μΑ (για τον έλεγχο ταχύτητας) |
| Παραγωγή επικοινωνίας | RS485, Ethernet |
| Λιμένας παραγωγής | 2 παραγωγή της OC τρόπων |
| Διάσταση ελεγκτών | 190 × 86 × 270mm |
| Μέγεθος εγκατάστασης | 164 × 82mm |
| Μέγεθος εγκατάστασης επιτροπής | 180 × 66mm |
| Χαρακτηριστικά γνωρίσματα | 1. Συνδέστε μέχρι τέσσερα σύνολα μετρητή διαμέτρων λέιζερ ενιαίος-άξονα ή μετρητή διαμέτρων λέιζερ 2 άξονα ή μετρητή δύο λέιζερ-CCD. 2. Η επίδειξη λειτουργεί: multi-axis μετρήσεις. +Tol, - αξία Tol, κ.λπ. |
