| Τύπος: | Μέσο μέτρησης | Ακριβότητα μέτρησης: | ±0.0005mm |
|---|---|---|---|
| Υλικό: | Χάλυβα | χρόνος προετοιμασίας: | εντός 3 ημερών |
| Χρώμα: | Μπλε | Πεδίο μέτρησης διαμέτρου: | 0.1mm 20mm |
| Επισημαίνω: | μέτρηση διαμέτρων λέιζερ,διάμετρος μετρητών καλωδίων,ενιαία συσκευή διαμέτρων λέιζερ άξονα |
||
LDM2025 εργαλεία μέτρησης διαμέτρων λέιζερ μετρητών διαμέτρων λέιζερ μη επαφών. Επαγγελματίας που μετρά την εξωτερική διάμετρο λέιζερ διαμέτρων gague για το σωλήνα καλωδίων καλωδίων. (Πρότυπο LDM1025 LDM2025)
1. Μια συνοπτική εισαγωγή
LDM1025 η ενιαία συσκευή διαμέτρων λέιζερ άξονα συμπαγής είναι η δόση υψηλός-ακρίβειας που χρησιμοποιεί την ανίχνευση λέιζερ για να συνεχίσει την μη-επαφή η σε απευθείας σύνδεση μέτρηση. Χρησιμοποιείται κυρίως στη μέτρηση της εξωτερικής διαμέτρου και τη ρύθμιση της ταχύτητας βιδών ή έλξης εξωθητών, για να ελέγξει την εξωτερική διάμετρο.
LDM2025 η διπλή συσκευή διαμέτρων λέιζερ άξονα συμπαγής είναι η δόση υψηλός-ακρίβειας που χρησιμοποιεί την ανίχνευση λέιζερ για να συνεχίσει τη σε απευθείας σύνδεση μέτρηση κανένας-επαφών. (Συγκεκριμένα άξονας Χ και άξονας Υ) ταυτόχρονα μετρά τη διάμετρο σε δύο κατευθύνσεις. Είναι υπερνικά της αμφίδρομης μέτρησης. Η μονάδα επίδειξης μπορεί ταυτόχρονα να παρουσιάσει στη διάμετρο τη μέση αξία και στρογγυλάδα του καλωδίου και του σωλήνα.
2. Τεχνικές παράμετροι:
LDM1025 ενιαίος μετρητής διαμέτρων λέιζερ άξονα συμπαγής
| Τύπος | Συμπαγής μετρητής διαμέτρων λέιζερ |
| Μέτρηση του κεφαλιού | LDM1025 |
| Ελεγκτής | Ddc-7202 |
| Μέγεθος πυλών | 25mm |
| Μέτρηση της σειράς | 0.1mm - 20mm |
| Μετρημένο λ. μέγεθος | 0.1mm |
| Τύπος λέιζερ |
Οπτικό κόκκινο Ημι-Conductorlaser 660mm |
| Ακρίβεια | ±0.0005mm |
| Επανάληψη | 0.00015mm |
| Ταχύτητα συλλογής δεδομένων | 1400 φορές/SEC |
| Ανώτατη ταχύτητα ανίχνευσης | 82m/s |
| Θερμοκρασία | -10 - 50℃ |
| Υγρασία | 35% - 85% |
| Καθαρό βάρος | 1.4Kg |
| Διάσταση | 263.5×80×45mm |
| Τύπος επίδειξης | Οθόνη αφής 4,3 ίντσας |
| Μονάδες της μέτρησης | χιλ. ή ίντσα |
| Διευθετήσιμο ψήφισμα |
0.0001mm - 0.1mm 0,00001 ίντσες - 0,01 ίντσες |
| Παραγωγή ηλεκτρονόμων συναγερμών | 2 τερματικό αριθ. ή NC |
| Αναλογική παραγωγή | +TOL, - παραγωγή PIC παραγωγής Tol Τάση ελέγχου: δεκαεξάμπιτο συνεχές ρεύμα ± 10V Ρεύμα: 0 - 10 μΑ (για τον έλεγχο ταχύτητας) |
| Παραγωγή επικοινωνίας | RS485 |
| Λιμένας παραγωγής | 2 παραγωγή της OC τρόπων |
| Διάσταση ελεγκτών | 190 × 86 × 270mm |
| Μέγεθος εγκατάστασης | 164 × 82mm |
| Μέγεθος εγκατάστασης επιτροπής | 180 × 66mm |
| Χαρακτηριστικά γνωρίσματα | 1. Συνδέστε μέχρι τέσσερα σύνολα μετρητή διαμέτρων λέιζερ ενιαίος-άξονα ή μετρητή διαμέτρων λέιζερ 2 άξονα ή μετρητή δύο λέιζερ-CCD. 2. Η επίδειξη λειτουργεί: multi-axis μετρήσεις. +Tol, - αξία Tol, κ.λπ. |

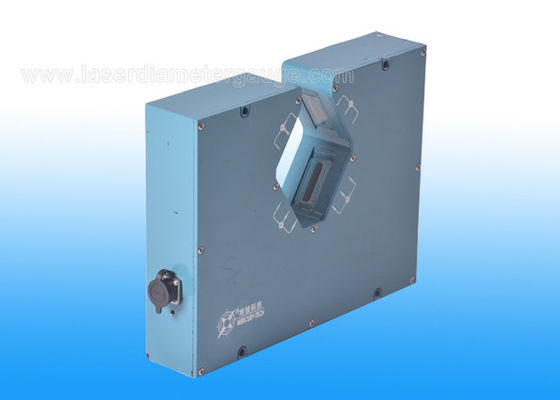

LDM2025 διπλός μετρητής διαμέτρων λέιζερ άξονα συμπαγής
| Τύπος | Συμπαγής μετρητής διαμέτρων λέιζερ |
| Μέτρηση του κεφαλιού | LDM2025 |
| Ελεγκτής | Ddc-7202 |
| Μέγεθος πυλών | 25mm |
| Μέτρηση της σειράς | 0.1mm - 20mm |
| Μετρημένο λ. μέγεθος | 0.1mm |
| Τύπος λέιζερ |
Οπτικό κόκκινο Ημι-Conductorlaser 660mm |
| Ακρίβεια | ±0.0005mm |
| Επανάληψη | 0.00015mm |
| Ταχύτητα συλλογής δεδομένων | 800 φορές/SEC |
| Ανώτατη ταχύτητα ανίχνευσης | 82m/s |
| Θερμοκρασία | -10 - 50℃ |
| Υγρασία | 35% - 85% |
| Καθαρό βάρος | 3.0Kg |
| Διάσταση | 187×240×50mm |
| Τύπος επίδειξης | Οθόνη αφής 4,3 ίντσας |
| Μονάδες της μέτρησης | χιλ. ή ίντσα |
| Διευθετήσιμο ψήφισμα |
0.0001mm - 0.1mm 0,00001 ίντσες - 0,01 ίντσες |
| Παραγωγή ηλεκτρονόμων συναγερμών | 2 τερματικό αριθ. ή NC |
| Αναλογική παραγωγή | +TOL, - παραγωγή PIC παραγωγής Tol Τάση ελέγχου: δεκαεξάμπιτο συνεχές ρεύμα ± 10V Ρεύμα: 0 - 10 μΑ (για τον έλεγχο ταχύτητας) |
| Παραγωγή επικοινωνίας | RS485 |
| Λιμένας παραγωγής | 2 παραγωγή της OC τρόπων |
| Διάσταση ελεγκτών | 190 × 86 × 270mm |
| Μέγεθος εγκατάστασης | 164 × 82mm |
| Μέγεθος εγκατάστασης επιτροπής | 180 × 66mm |
| Χαρακτηριστικά γνωρίσματα | 1. Συνδέστε μέχρι τέσσερα σύνολα μετρητή διαμέτρων λέιζερ ενιαίος-άξονα ή μετρητή διαμέτρων λέιζερ 2 άξονα ή μετρητή δύο λέιζερ-CCD. 2. Η επίδειξη λειτουργεί: multi-axis μετρήσεις. +Tol, - αξία Tol, κ.λπ. |
