| Απόφαση: | 1 μm | Υλικό: | Χάλυβα |
|---|---|---|---|
| Βάρος: | 24Kg (μετά από να συσκευάσει) | Χρώμα: | μπλε |
| Επισημαίνω: | μέτρηση μετρητών λέιζερ,διάμετρος μετρητών καλωδίων,μετρώντας συσκευή διαμέτρων λέιζερ καλωδίων |
||
Μέτρο διάμετρου λέιζερ όργανο ελέγχου διάμετρου μετρητή διάμετρου λέιζερ

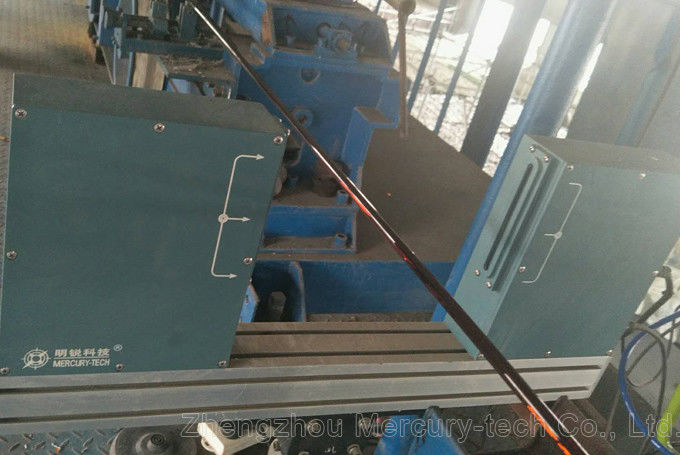

Μηχανή μέτρησης διάμετρου λέιζερ μεμονωμένου άξοναείναι το τμήμα έρευνας υψηλής ακρίβειας που χρησιμοποιεί τη σαρώση με λέιζερ για την άμεση μέτρηση χωρίς επαφή.
Χρησιμοποιείται κυρίως σε διάφορα καλώδια, καλώδια, γραμμές παραγωγής σωλήνων, για τη μέτρηση της εξωτερικής διάμετρος και τη ρύθμιση της ταχύτητας βίδα ακροβώτιο ή ταχύτητα έλξης, για τον έλεγχο του σκοπού της OD.Μπορεί επίσης να εφαρμοστεί στην εξωτερική διάμετρο του κομματιού εργασίας και μετρήσεις μεγέθους.
Τεχνικές παραμέτρουςγια συσκευή μέτρησης διάμετρου λέιζερ μεμονωμένου άξονα.
| Σχήμα | ΔΕΔ-25 | ΔΕΔ-50 | ΔΕΔ-100 | ΔΕΔ-150 | LDM-210 | ΛΔΜ-380 | |||||
| Πεδίο μέτρησης | 0.2-20mm | 0.2-45 χιλιοστά | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Ελάχιστο μέγεθος | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Μέγιστο μέγεθος | 20 χιλιοστά | 45 χιλιοστά | 95 χιλιοστά | 145 χιλιοστά | 205 χιλιοστά | 375 χιλιοστά | |||||
| Ακριβότητα | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Απόφαση | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Διάσταση | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| Μονάδες μέτρησης | χμ | χμ | χμ | χμ | χμ | χμ | |||||
| Δύναμη | ~220V±15%, 50-60HZ | ||||||||||
| Θερμοκρασία | -10~40°C | ||||||||||
| Η υγρασία | < 85% RH | ||||||||||
|
Κεφαλή μεγέθους Σειριακή είσοδος/εξόδου |
Πρότυπο: RS485 Επιλογές: RS232 / USB / Profibus | ||||||||||
| Προεπιλογές | Διάμετρος, +Τολ, Τολ, ρύθμιση συναγερμού | ||||||||||
| Διαφανής μέτρηση | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | Επιλογή | |||||
| Έκδοση ελέγχου | |||||||||||
| Σειριακή είσοδος/εξόδου | RS485 | ||||||||||
| Αναλόγοι | 16bit ±10V DC έξοδος | ||||||||||
| Έξοδος αναμεταδόχου | Δωρεάν 2 V (Κατάσταση, ανώτερη ανοχή, χαμηλότερη ανοχή) | ||||||||||
Μηχανή μέτρησης διάμετρου λέιζερ διπλού άξοναείναι η δόση υψηλής ακρίβειας που χρησιμοποιεί τη σάρωση λέιζερ για να μεταφέρει είναι η δόση έρευνας υψηλής ακρίβειας που χρησιμοποιεί τη σάρωση λέιζερ για να πραγματοποιήσει την ασύνδετη online έρευνα.Είναι (δηλαδή άξονας X και άξονας Y) ταυτόχρονα μετρά τη διάμετρο σε δύο κατευθύνσεις.
Εφαρμόζεται σε μεταλλικά καλώδια, γυαλί, σωλήνες, σύρμα και καλώδιο κλπ. Η διάμετρος της μέτρησης και ελέγχου.διάμετρος σωλήνα, στρογγυλότητα.
Τεχνικές παραμέτρουςγια συσκευή μέτρησης διάμετρου λέιζερ διπλού άξονα.
| Σχήμα | Πεδίο μέτρησης | Απόφαση | Ακριβότητα |
| LDM-25XY | 0.1-20mm | 0.001mm | ± 0,001 mm |
| LDM-50XY | 0.2-45 χιλιοστά | 0.001mm | ± 0,002 mm |
| LDM-60XY | 0.2-55mm | 0.001mm | ± 0,002 mm |
Βασικά χαρακτηριστικά
1 μέτρηση διάμετρου λέιζερ χωρίς επαφή, υψηλής ταχύτητας, υψηλής ακρίβειας και καλής επαναληψιμότητας.
2 Εμφάνιση εξωτερικής διαμέτρου και στρογγυλότητας σε πραγματικό χρόνο, βελτίωση του ελέγχου της ποιότητας και της αποδοτικότητας της παραγωγής, μείωση των αποβλήτων υλικών.
3 Διαφορετικές λειτουργίες ψηφιακού και αναλογικού σήματος ελέγχου, για την επίτευξη πλήρως αυτοματοποιημένης παραγωγής.
4 Διαφορετικές προεπιλεγμένες λειτουργίες, ονομαστική τιμή, ανώτερη και κατώτερη ανοχή, προεπιλεγμένες λειτουργίες ελέγχου συναγερμού, εύκολη στη λειτουργία.
5 Σύνδεση με τυποποιημένη θύρα δεδομένων έτοιμη,συμβατό λογισμικό για ευκολία ανάπτυξης ανάλυσης δεδομένων.
Κύρια χαρακτηριστικά του ελεγκτή
1Χρησιμοποιείται για τηλεοπτική απεικόνιση και έλεγχο.
2Μπορεί να ελέγχει την ταχύτητα των κινητήρων συνεχούς ρεύματος, του κινητήρα VVVF (εξωτριστήρα ή ελκυστήρα).
3Είναι κατάλληλο για εργαστηριακή χρήση.
4Θα συναγερθεί όταν η διάμετρος ξεπεράσει την καθορισμένη ανοχή.
5Με το RS485, μπορεί να συνδεθεί με τον PLC, τον υπολογιστή ελέγχου της βιομηχανίας.
6. Διαστάσεις: 100mm×100mm×120mm (Μόντελο:DDC-5)
συσκευή μέτρησης διάμετρου λέιζερΑπόδοση
Μέτρηση: σάρωση με λέιζερ
Λέιζερ: ορατός κόκκινος ημιαγωγός λέιζερ
Δύναμη εξόδου λέιζερ: < 2mW
Τρόπος εργασίας: συνεχής
Κατανάλωση ενέργειας: < 30W
Ηλεκτρονική παράμετρος
Δραστηριακή τάση: ~ 220V ± 15% 50 - 60Hz
Θερμοκρασία λειτουργίας: -10 ~ 40 °C
Υγρασία: < 85% RH
Η σειρά μετρητών LDM είναι η κλασική σειρά προϊόντων Mercury-Tech, με δεκαετίες τεχνολογικής καινοτομίας και περισσότερους από 1.000 πελάτες που χρησιμοποιούν αυτά τα προϊόντα, υψηλής ακρίβειας, αξιόπιστο προϊόν.Αυτή τη στιγμή είναι το σύρμαΗ μέτρηση καλωδίων, σωλήνων είναι η καλύτερη επιλογή.
